 DW15/DW15C万能式断路器

1、DW15- -200、 400、630万能式断路器

    该断路器为立体布置形式,触头系统、快速电磁铁、左右侧板均安装在一块绝缘板上。  上部装有灭弧系统,操作机构装在正前方。有“分”、  “合”指示及手动断开按钮。其左上方装有分励脱扣器,背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器套在下母线上。欠电压延时装置、热继电器可分别装在下方。

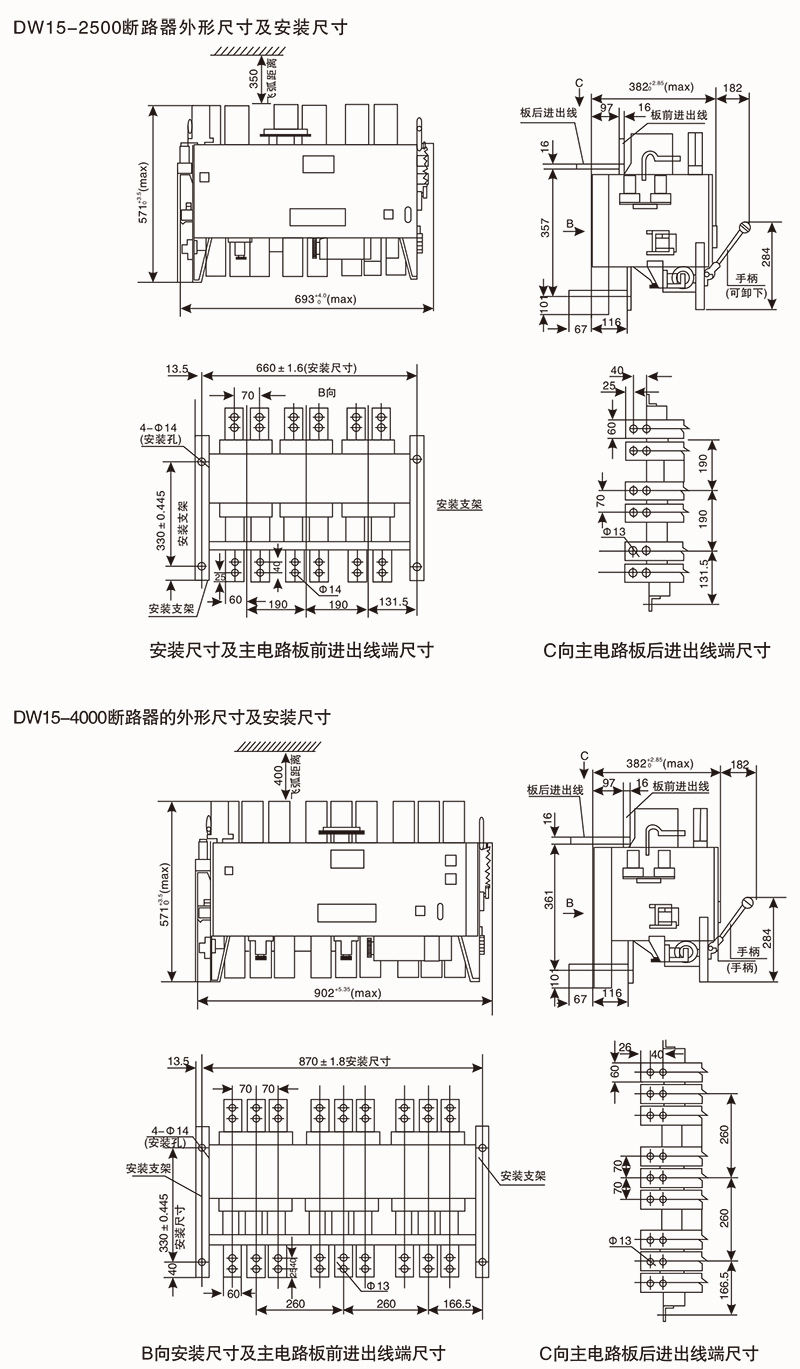

2、DW15- -1000、1600、 2500、 4000万能式断路器

   该断路器为立体式布置形式、触头系统,操作机构均安装在铁制框架.上。上部有 灭弧系统,右面装有操作机构。“通”、“断” 指示及手动“合”  “分”按钮。左侧面装有分励脱扣器、欠电压脱扣器。速饱和电流互感器套在下母线上。欠电压延时装置、热继电器可分别装在下方。3、DW15C低压抽屉式断路器

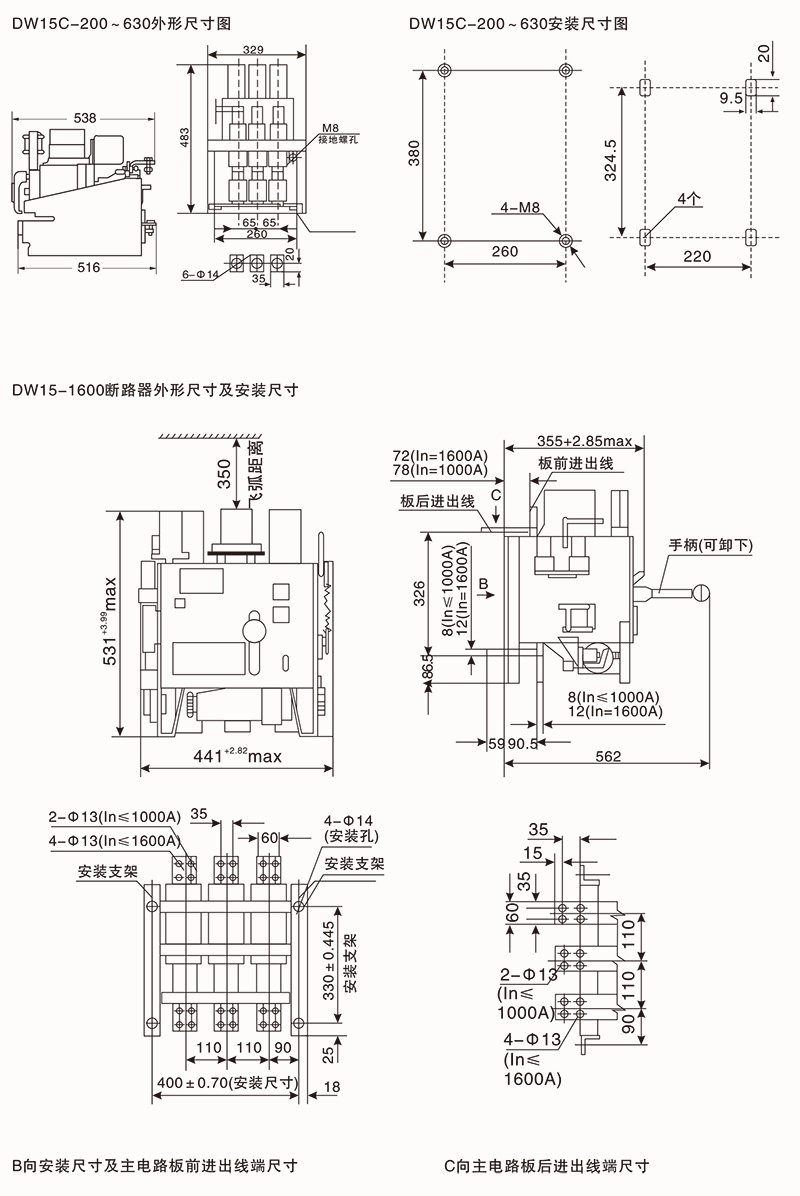

    该产品由断路器本体(经改装的DW15)和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头,接地触头支承导轨等。抽屉座由左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。正下方由操作手柄、螺杆等组成推拉操作机构。

 1、本系列产品的额定绝缘电压等于相应的额定工作电压值。

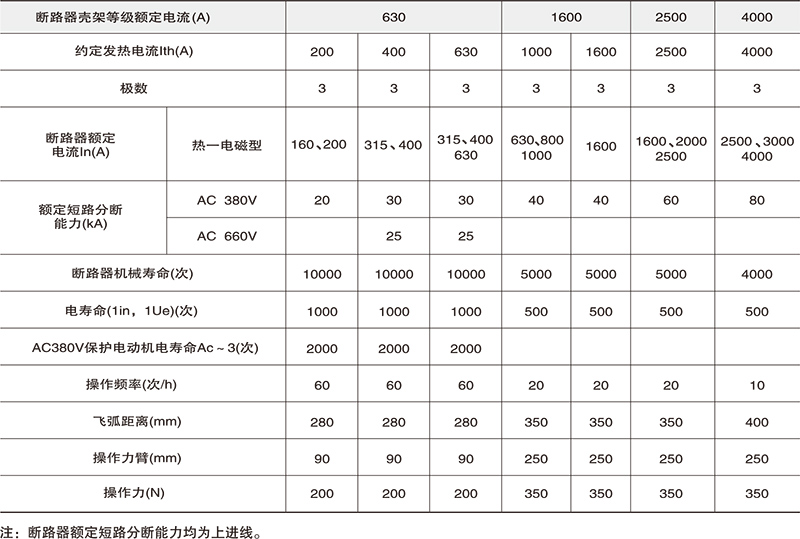

2、断路器的基本参数DW15C- -200、 400、630~DW15- 200、400、630相同
