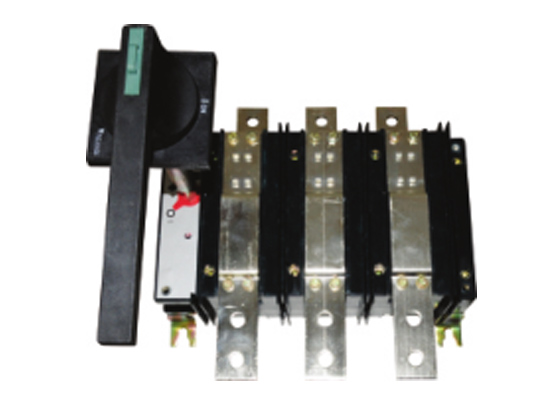

 HH15隔离开关熔断器组


一、开关简介

HH15(QSA)系列隔离开关熔断器组,HH15A(QA)、HH15P(QP)系列隔离开关,HH15S(QSS). HH15AS(QAS)、HH15PS(QPS)系列双投转换开关(以下简称开关),主要适用于具有高短路电流的配电电路和电动机电路中,作为手动不频繁操作的主开关或总开关。当中QSA、QSS系列开关可作电路短路保护之用。

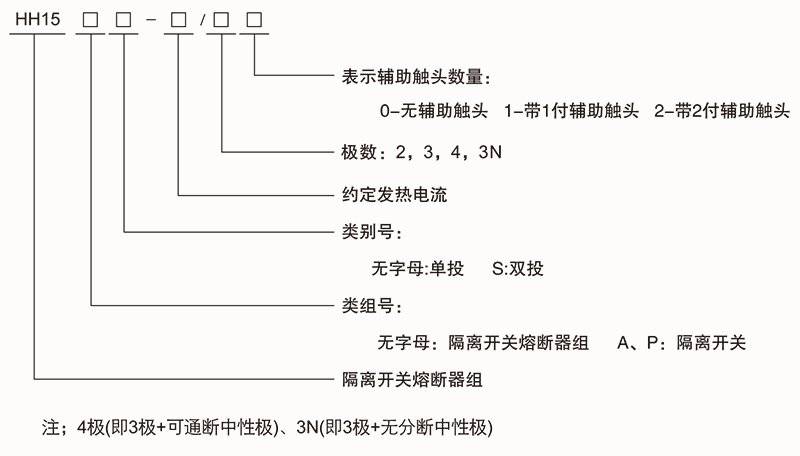

二、型号及含义

三、正常工作条件

1.周围空气温度不高于+40C,不低于-5C,24h内的平均温度不超过+35C。

2.安装地点的海拔不超过2000m。

3.在周围空气温度为+40C时相对湿度不超过50%,湿月的月平均大相对湿度为90%,同时该

月的月平均低温度为+25C,并考虑到因温度变化发生在产品表面,上的凝露。4.周围环境污染等级为3级。5.安装类别为IV类。

四、开关结构特征

1.开关采用正面旋转操作方式,由操作机构、触头系统、手柄等组成。

2.开关采用全封闭式结构,静触头及灭弧系统均组装在由新型耐弧工程塑料制成的壳体内,并装有快速操作机

构,开关闭合和分断的速度与操作者的动作速度无关,因而保证操作人员及设备的安全。

3.开关具有独特性能的触头系统,动触头系统均由四个压缩弹簧的铜滚柱组成,每个滚柱都能单独滚动,从而

更有效地防止触头熔焊的发生;发生故障时触头压力随电流的增大而增加,能承受较大的短路电流。

4.操作手柄可安装在开关柜门上,当柜门关上时手柄即与开关的操纵杆楔合,当开关处于闭合位置时,手柄与

柜门联锁,可防止柜门的打开。

五、主要技术参数

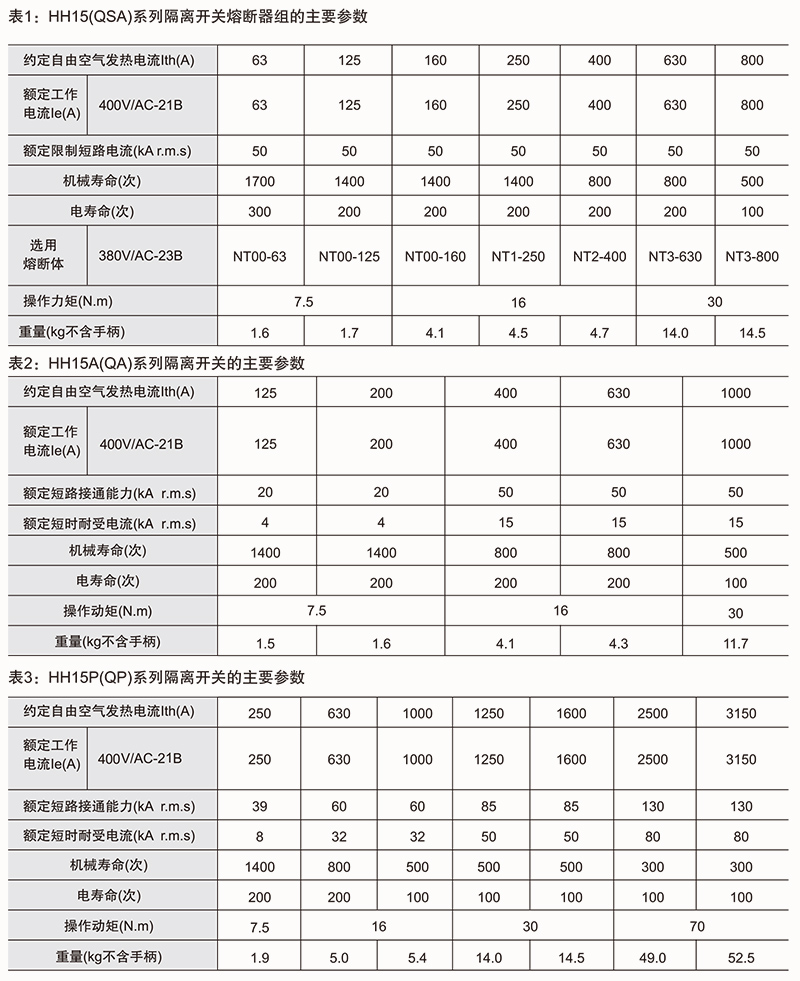

1.HH15(QSA)系列隔离开关熔新器组的主要参数(见表1)
2. HH15A(QA)系列隔离开关的主要参数(见表2)

3. HH15P(QP)系列隔离开关的主要参数(见表3)

4.双投转换开关的主要参数参照相应的单投开关
5.额定绝缘电压Ui: 690V
6.额定工作电压Ue: AC400V

7.额定频率: 50Hz
8.额定接通能力(A r.m.s): 101e

9.额定分新能力(A r.m.s): 81e
10.辅助开关约定发热电热电流(AC--15):5A

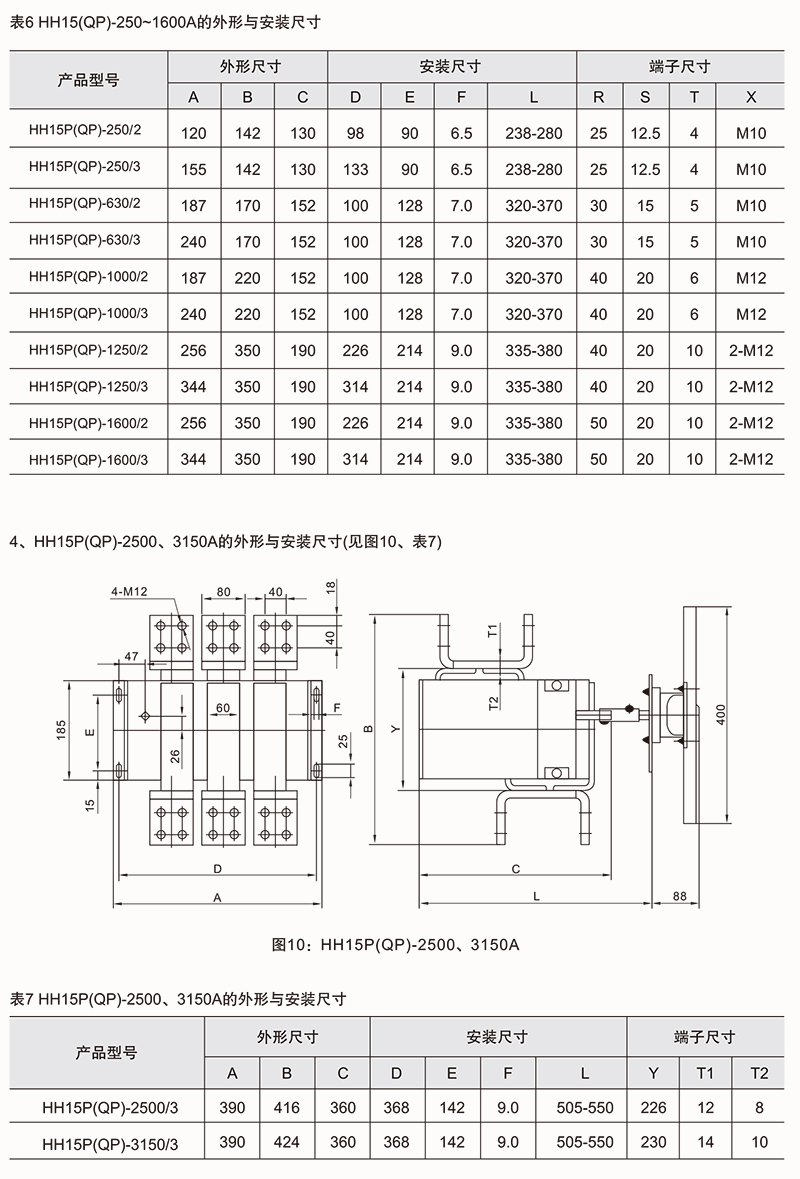

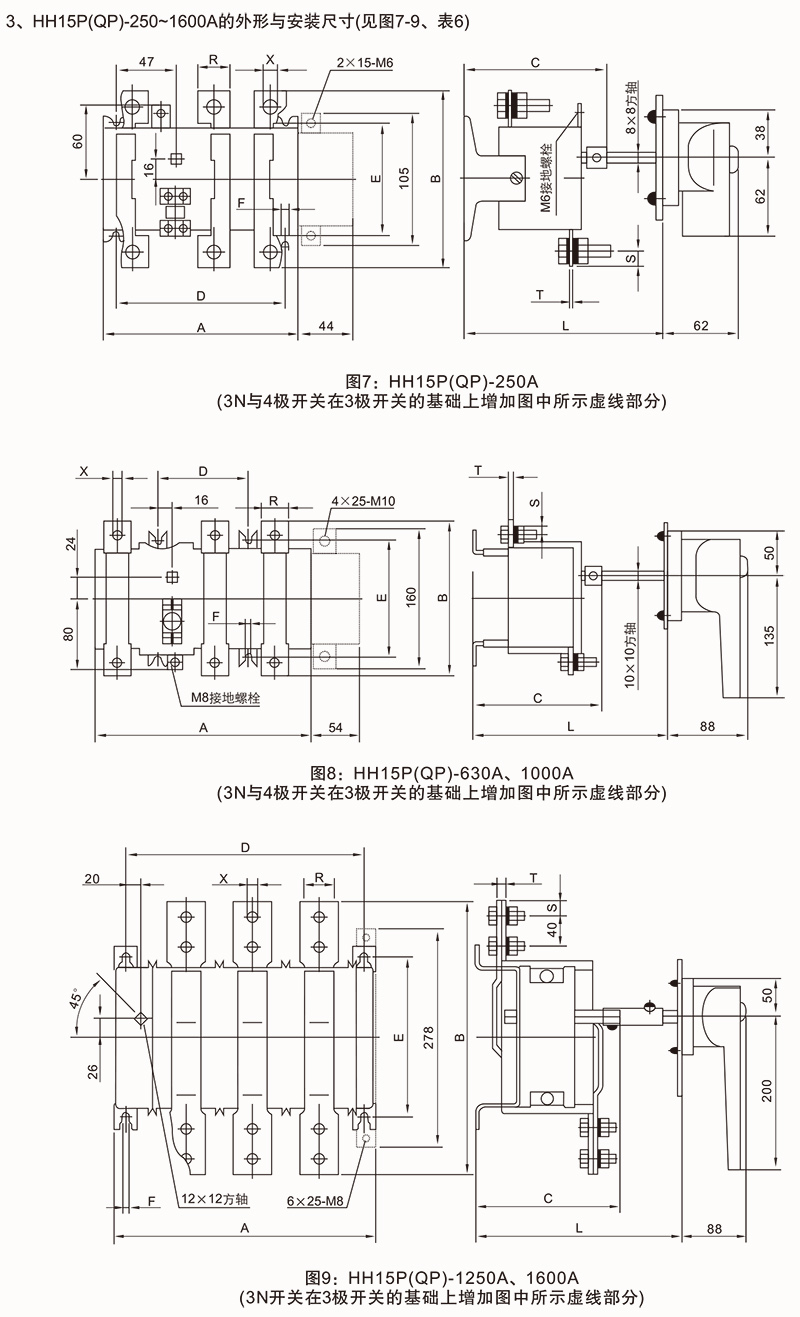

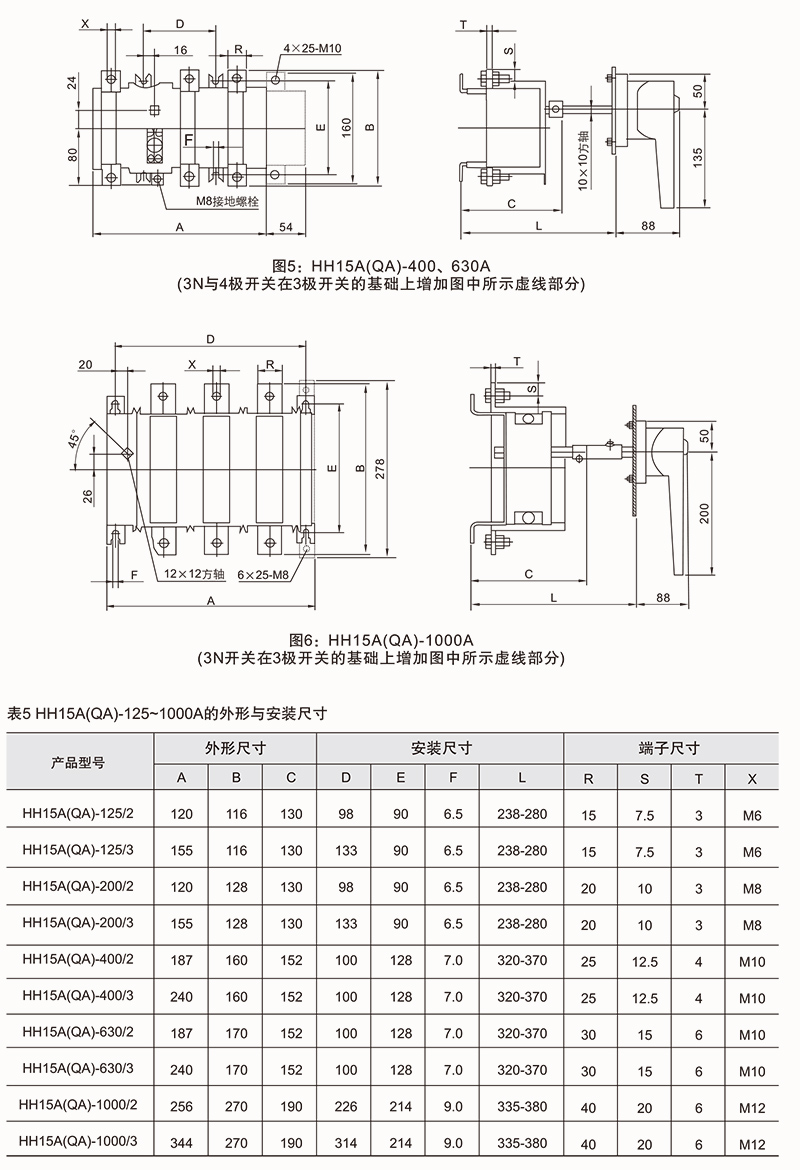

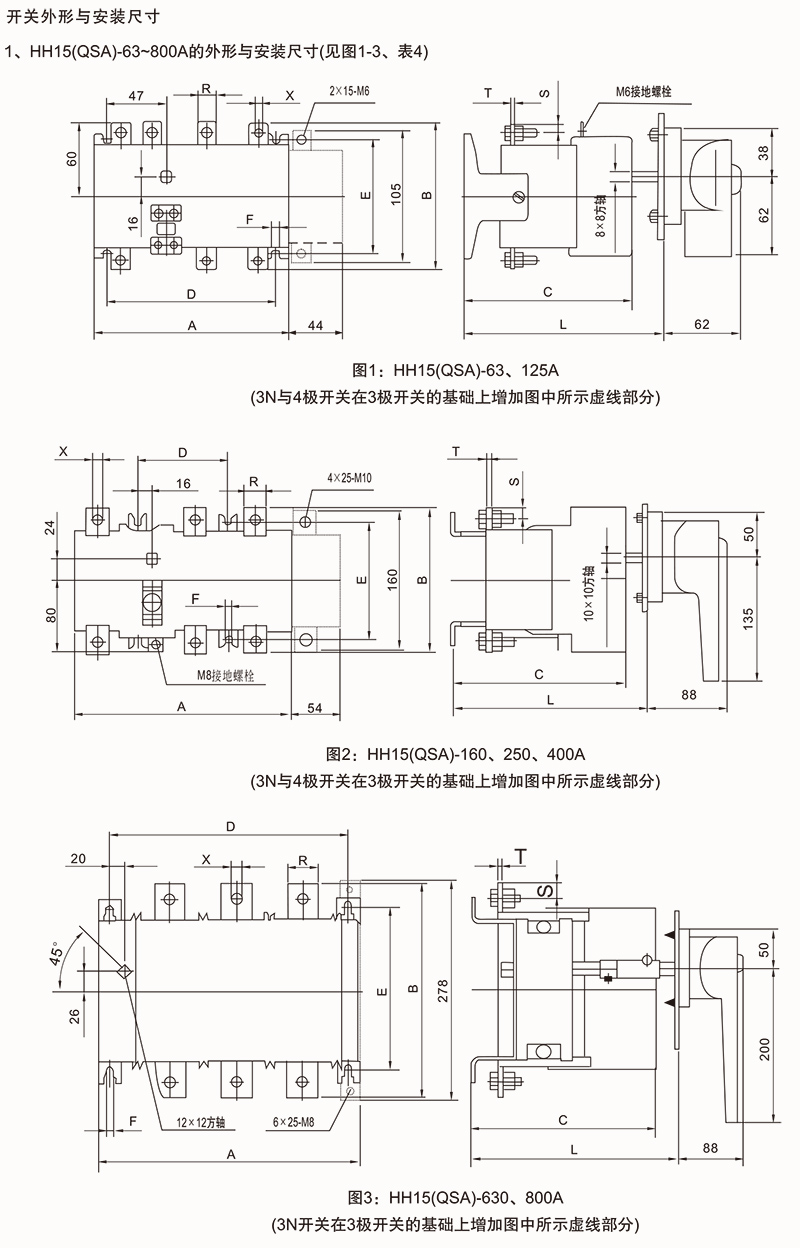

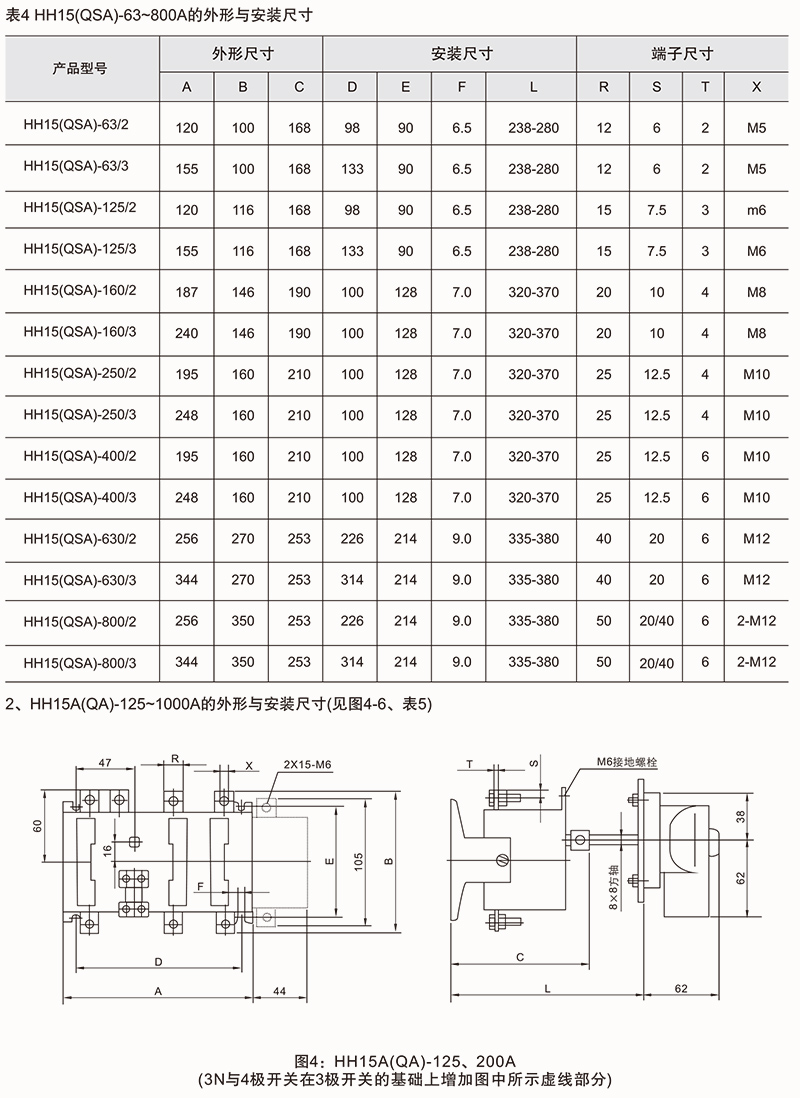

安装与调整
1、安装深度
安装深度指安装板(脚)至面板表面的距离,安装尺寸中“L”,为开关出厂时正常给定的安装深度,若用户要求“L”以外的安装深度时,请在订货时说明。2、安装顺序

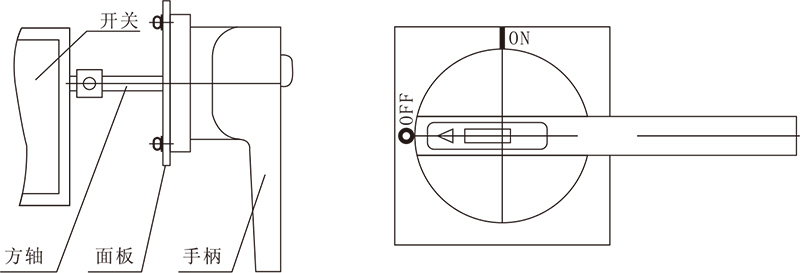

如图所示,开关安装顺序为:开关本体- +操纵方轴一>柜门面板一+操作手柄,安装时手柄应处于水平位置,并指示“0”位。

3、调整方轴的深度


根据开关到柜门面板的距离,在安装深度L值的范围内调整方轴的深度(若距离较小,低于L值中小值,可将方轴锯掉一部份),调定后锁紧固定螺栓。4、安装手柄


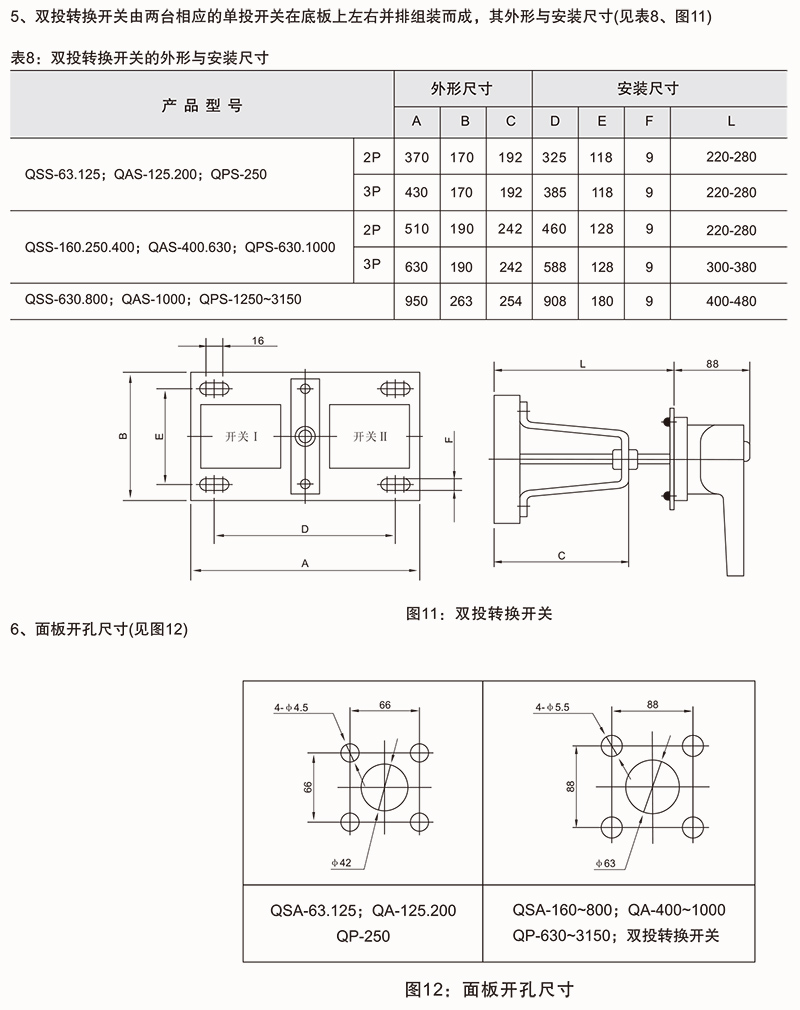

根据方轴的轴中心或通过开关外形与安装尺寸的计算,确定手柄的安装中心位置,并按面板开孔尺寸(见图12)在柜门面板上开孔,然后将手柄固定在柜门面板上。5、双投转换开关中方轴的装配

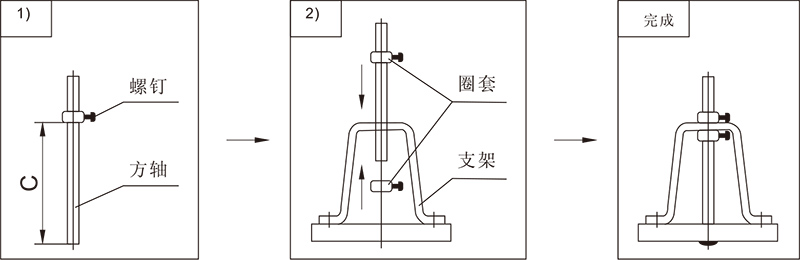

如图所示:

1).将一圈套套在方轴上,并保证尺寸C不小于表8中C值,然后拧紧圈套.上的紧固螺钉;

2).将方轴垂直穿入支架中心孔,把另一圈套自下向上套入方轴,再将方轴下端穿入齿轮孔,然后将下圈套端面贴近支架中心孔下端面后拧紧螺钉。

(注意装配前应使两边开关均处于断开“0”位置)

六、使用与维护

1.开关应水平安装,安装前应使开关处于断开位置。对于QSA、QSS系列开关,应配用NT型熔断器,其性能应符合GB 13539. 1和GB/T13539.2的要求,且所配熔断器应具有相应的额定电流和短路分断能力。当开关用于电动机电路时,允许熔断器额定电流大于开关的约定发热电流。

2.首次使用QSA、QSS系列开关时,应先将配套的绝缘隔板依次插好,再装入熔断器并插入到位。

3.顺时针旋转操作手柄,可使开关闭合;逆时针旋转操作手柄,可使开关断开。每次操作前,应注意开关的指

示状态:在分断位置0时,开关只能顺时针操作使其闭合:在闭合位置1时,开关只能逆时针操作使其断开。

4.开关的操作手柄及其机构具有保护功能;开关闭合时,柜门不能打开;柜门打开时,开关不能闭合。

5.为防止无关人员的误操作,不管开关处于什么位置,都可用挂锁锁住:将手柄上方颜色不同的联锁件拉出用挂锁锁住,手柄便不能再转动。

6.柜门的紧急开启:当由于某种原因,开关闭合后手柄再无法转到分断位置,同时柜门也不能打开时,则用直径

小于2.5mm的钢丝顶进方形手柄座侧面的一个小圆孔内,使钢丝推动手柄中的固定板并同时开门,柜门便可打开。7.开关可装1-2个辅助开关,每个辅助开关具有一常开一常闭两组触头,对于QSA-63-400、QA-125~630、

QP-250-1000,辅助开关直接装在开关面板上的支持件.上;对于QSA-630、 800、QA-1000、QP-1250-3150,辅助开关装在开关的两侧面上,并用固定片将其固定。

七、用户须知

1. QSA、QSS系列开关必须与熔断器配套使用,熔断器可由用户自备,但请选用较好的熔断器,以防温升偏高。

2.我公司所提供的开关价格是包含熔断器的,但一般不装在开关本体上。
3.用户打开包装时,

请查看以下配件:
a).开关本体: 1台

b).绝缘隔板: 5块(QSA、 QSS专用)

c).方轴、手柄: 1套  d).熔断器: 1套

e).合格证、说明书: 1份
