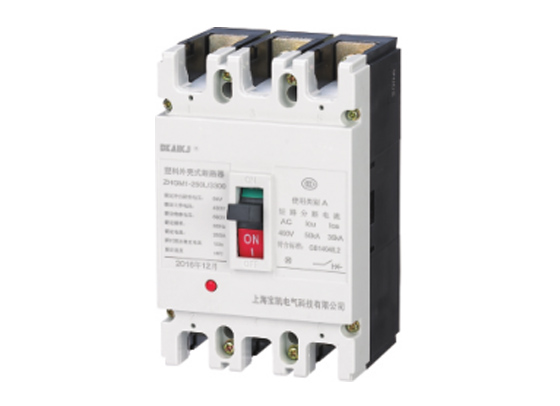

 ZHGM1塑料外壳式断路器

一、  用途及适用范围

    ZHGM1塑料外壳式断路器(以下简称断路器),是本公司采用国际先进设计、制造技术研制、开发的新型断路器之按照其额定极限短路分断能力(Icu)的高低,分为L型(标准型)、M型(较高分断型)、H型(高分断型)三类。

    该产品具有体积小、分断高、飞弧短、抗振动等特点,是陆地及船舶使用的理想产品。其额定绝缘电压800V,(ZHGM1-63为500v)适用于交流50Hz、690V及以下的电路中作不频繁转换和电动机不频繁起动之用。断路器具有过载、短路和欠电压保护装置,能保护线路及电源设备不受损坏。

本产品可垂直安装(即竖装),亦可水平安装(即横装)。本产品符合标准:符合GB14048.2。

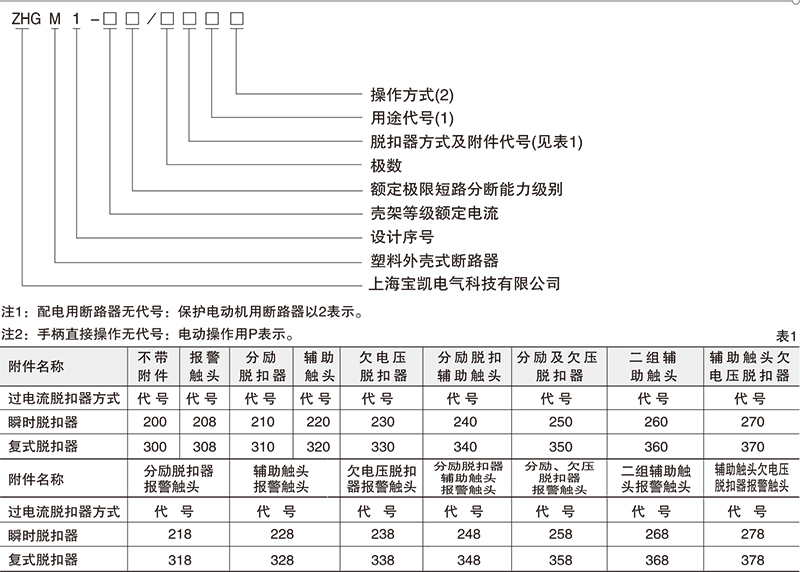

二、型号及含义

 三、规格
 按过电流脱扣器额定电流(A)

分ZHGM1-63为(6)、10、16、20、25、32、40、50、63A九级;

ZHGM1-100为(10)、16、20、25、32、40、50、63、80、100A+级;

ZHGM1-250为100、125、140、160、 180、200、225、250A八级;

ZHGM1-400为225、250、315、350、400A五级;

 ZHGM1-630为400、 500、630A三 级;

 ZHGM1-800为630、700、800三级。
注1: 6A规格只有电磁(瞬时)型;注:带()为不推荐规格。

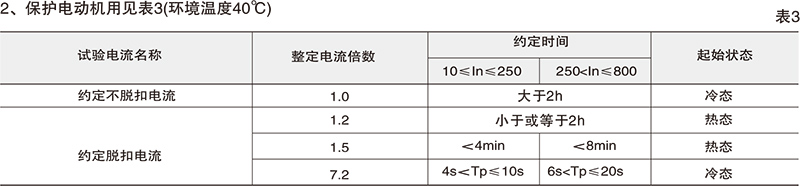

3、保护电动机用电磁脱扣器动作电流为12In士20%(A)
4、分励脱扣器的外加电压介于额定控制电源电压70% ~ 110%之间时,能可靠分断断路器。
5、当电源电压下降到欠电压脱扣器额定工作电压的70%~35%范围内时,欠电压脱扣器能可靠地分断断路器;当电源电压低于欠电
压脱扣器额定工作电压的35%时欠电压脱扣器能防止断路器闭合;当电源电压高于欠电压脱扣器额定工作电压的85%时,欠电压脱扣器能保证新路器可靠闭合。
