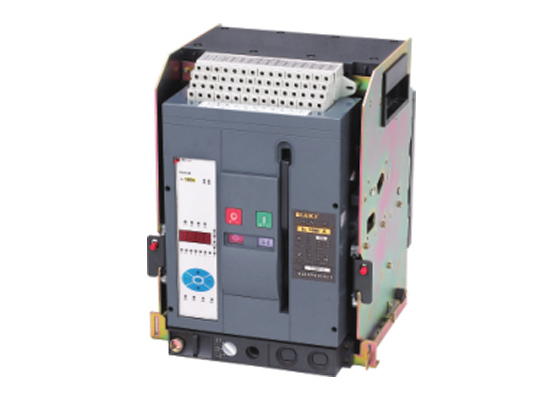

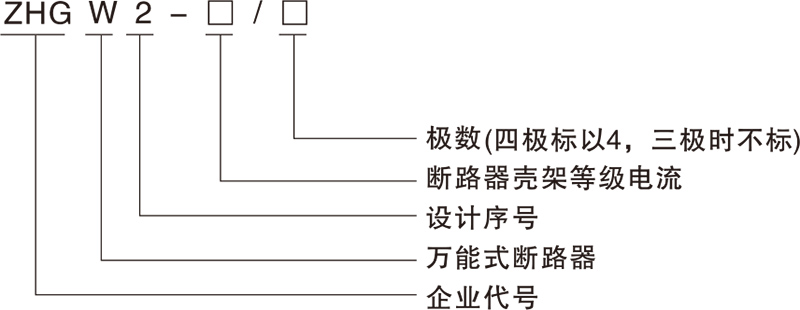

 ZHGW2-1600智能型万能式断路器

ZHGW2-1600智能型万能式断路

ZHGW2-1600万能式断路器(以下简称断路器),适用于额定绝缘电压690V,交流50Hz,额定工作电压交流50Hz、400V的配电网络中,用来分配电能和保护线路以及线路间的不频繁转换。

该新路器具有智能化保护功能和可通讯功能,其选择性保护精确,使线路及电气设备免受过载、欠电压、短路、漏电、单相接地等故障的危害,提高供电的可靠性,避免不必要的停电。630A及以下断路器可以用作直接操作电动机,作为控制电动机的偶然启动、停止之用。

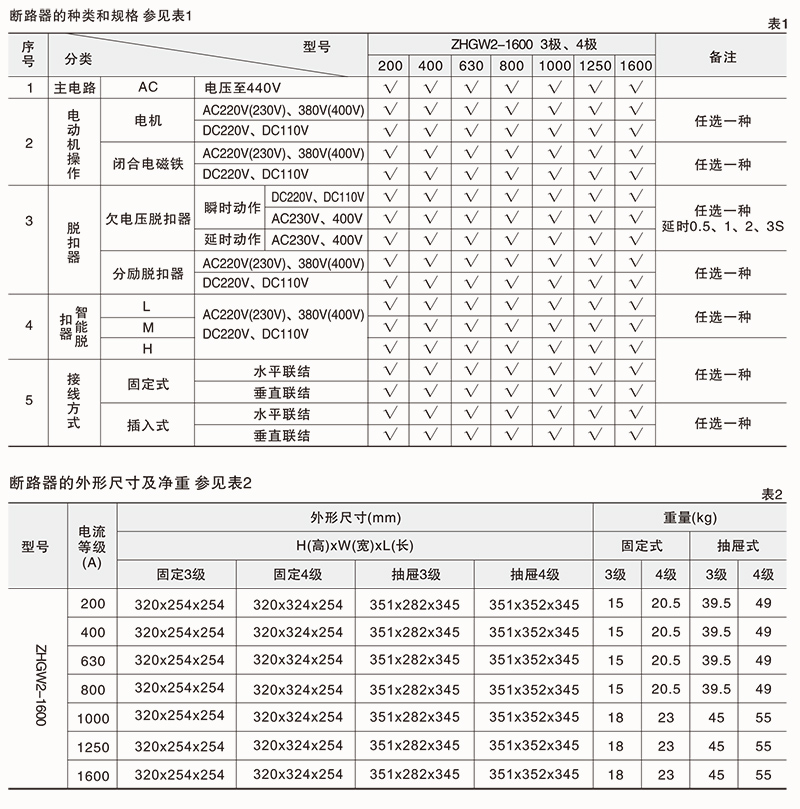

安装方式:固定式、抽屉式极数: 3极、4极
断路器的操作方式:手动储能操作、电动机储能操作

断路器的正常工作条件周围空气溫度

周围最高空气温度不超过+40C;
周围空气温度24小时的平均值不超过+35C;

周围空气温度不限值不低于5C。
注:

①下限值为-10C(或以下)工作条件的用户在订货时须向制造厂申明。
②周围最高空气温度超过+40C时用户应与制造厂协商。安装地点
海拔不超过2000m。
大气条件
大气相对温度在周围空气温度+40C不超过50%,在较低温度不可以有较高的相对湿度,最湿月的平均最大值相对湿度为90%,同时该月的平均低温度为+25C,并考虑到因温度变化发生的在产品表面上的凝露。
污染等级
符合污染等级三极
安装类别
额定工作电压690V以下的断路器,其安装类加别IV;辅助电路的安装类别除了欠电压脱扣器线圈,电源变压器初级圈与断路器的主电路相同外,其余为11。
断路器应按本说明书成套安装或户内单独安装与垂直面的倾斜度不超过5°

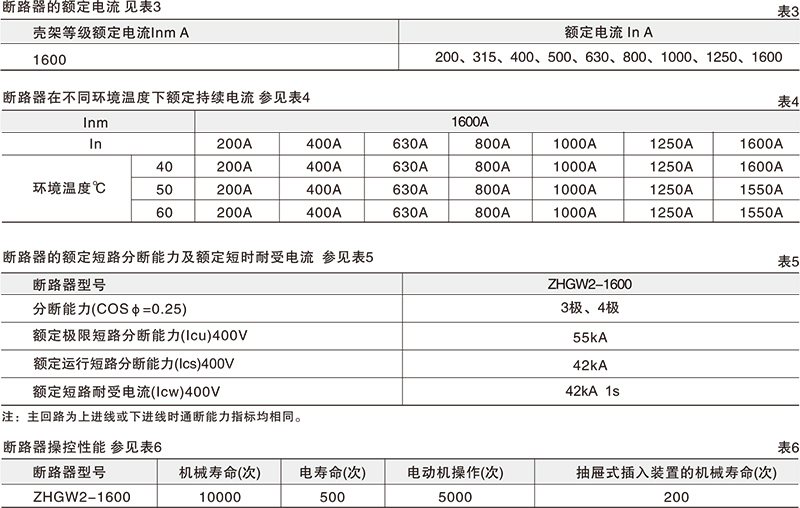

注:①电寿命试验:∪=1 .05∪e; I=ln(COS=0.8+0.1)

②直接操作电动机试验: U=1.05Ue; 1m6In (COS-0,8+0.1 ln-630A以下)
③抽屉式插放装置的机械寿命主要包括插刀、插刀座、二次回路控制触头导轨联
EMC:性能
脉冲群试验:等级4, 4kV;浪涌试验:等级4,主电路和辅助电路和共
模和差模4kV/2kV
静电放电抗扰度试验:等级,空气放电8kV,接触放电8KV;
射频电磁场辐射抗扰度试验:严酷等级3,10V/m, 26MHz~1 000MHz低频骚扰抗度试验:谐波、电流暂降和分断试验中控制器特性正常

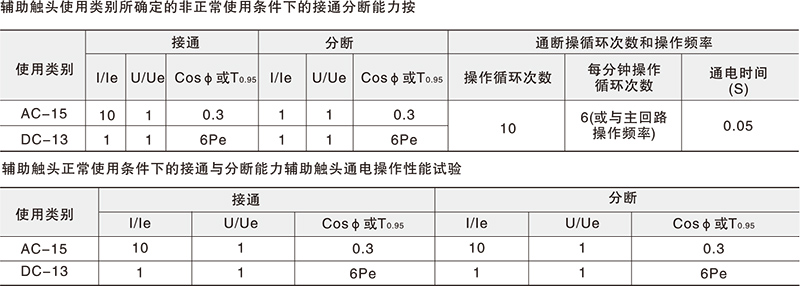

辅助触头的操作性能
a.辅助触头的约定热电流为6A
b.辅助触头形式:标准为四组转换,也可根据用
户需求提供不同的組合形式。C.辅.助触头非正常接通与分断能力

注;①当Pe≥50WT0.95的上限0o Pe 300ms;
②辅助触头的通电操作性能次数与断路器相同;
③每分钟操作循环次数为6次或主电路相同,触头接通时间最小为0.05s或主电路接通时间相同;④辅助触头的通电操作性能为6000次。
辅助触头额定限制短路电流
辅助触头串联RL6-16/6熔断器后,应能在功率因数为0.5-0.7之间的电感性试验电路里可靠分断预期短路电流1000A。

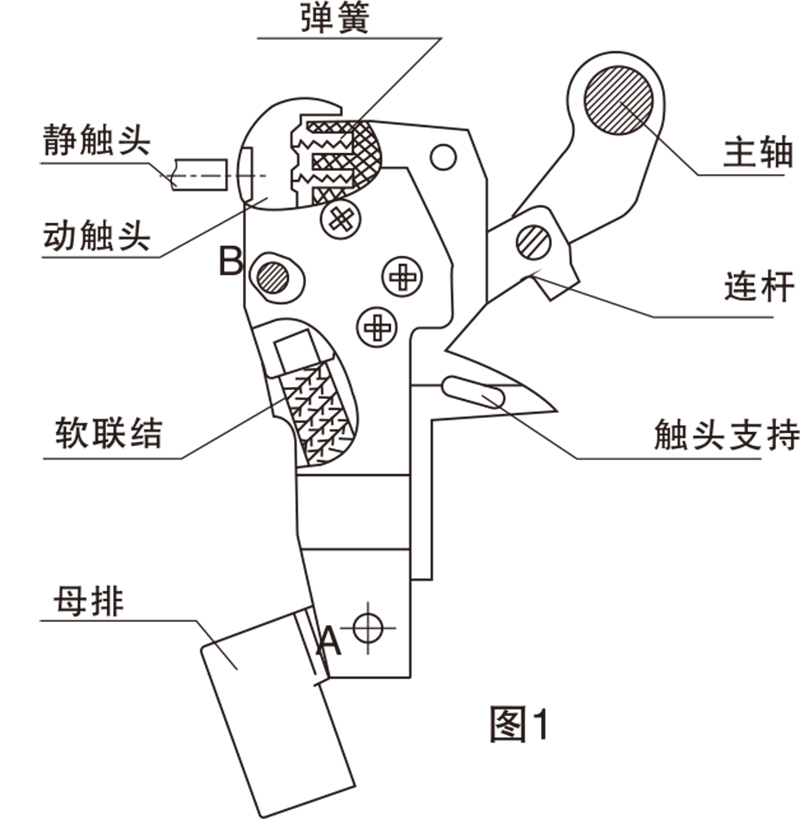

触头系统
每相触头系统被安装在由绝缘体构成的小室内,其上方是灭弧室。触头系统用连杆与绝缘体外的主轴连接,从而完成闭合、断开的动作。而每相触头系统为降低电动斥力采用并联形式,触头安装在一个触头支持上。触头的一端用软联结与母排连接。断路將闭合时,主轴带动连杆使触头支持绕“A”点逆时针转动。当动触头与静触头接触后压缩弹簧从而产生足够的触头压力,确定断路器可靠接通。
操作机构
本断路器采用弹簧贮能操用机构(有预闭贮能),操作方式有手动和电动两种形式。贮能部分是利用凸轮压缩弹簧,从而完成贮能任务,自由脱扣部分由连杆机构组成。断路器闭合速度与电动或手动操作速度无关。断路器有三种操作位置。
a.贮能:

口手动贮能
①贮能时将贮能手柄向下按适当次数(约7次),当手感觉不到反力时,就完成了贮能。
②贮能完毕后,  “贮能”、“释能”指示器指示在“贮能”位置。o电动贮能
当控制回路通电后,电动贮能即自动进行(接成自动预贮能形式)
b.合闸:按动“I”合闸按钮或释能电关铁动作,断路器应可靠闭合。
c.分断:按动"O”按钮或欠电压、分励脱扣器动作,以及智能型脱扣器上的试验信号、
故障信号和预置信号的动作均可使新路器讯速成断开。

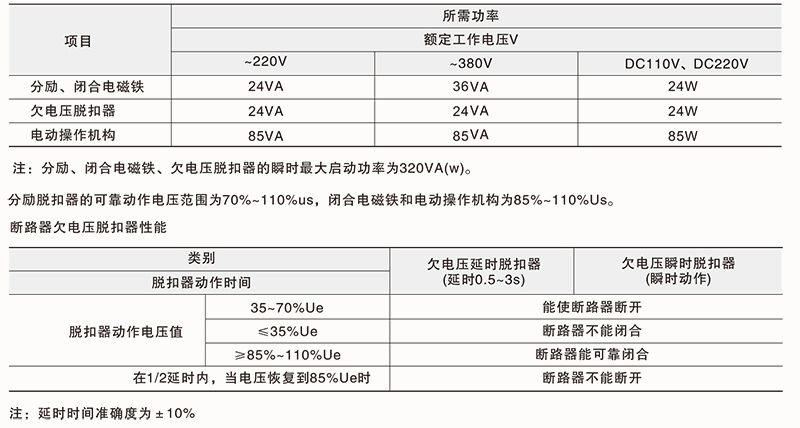

欠压、分励与闭合电磁铁

欠电压脱扣器
具有欠电压保护功能,当电路电压低于其设定值,欠电压脱扣器可自动瞬时或延时将断路器断开。
分励脱扣器可远距离操作使断路器断开的脱扣器。
闭合电磁铁断路器处于储能状态时,只要使电磁换通电,既能使断路器闭合。

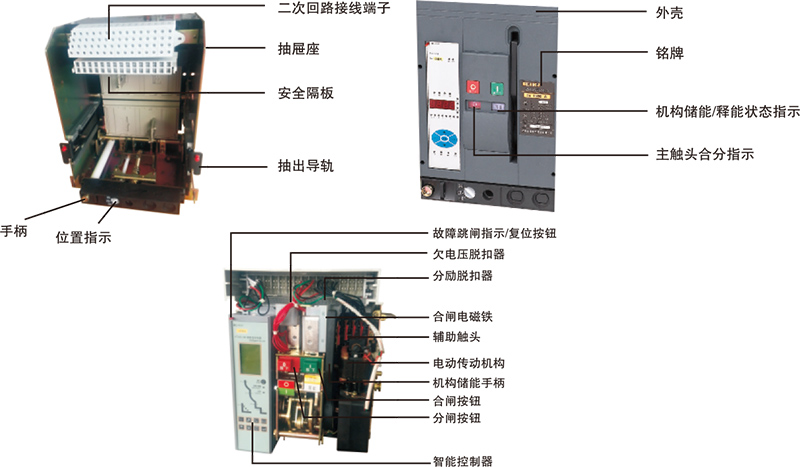

抽屉式断路器由新路器本体与抽屉座组成。斷路器的本体坐于抽屉座内的可移动导轨上,通过断路器上的插入式母排与抽屉柜上的联结触头夹与主回路接通,二次同路接线单元由插入式联结组件联结。因此调换断路器本体非常方便。

抽屉式断路器有三个工作位置“断开”位置、  “试验”位置、“连接”位置。通过旋转抽屉座摇手柄将断路器依次送入三个工作位置(有标记指示)。同时,抽屉座.上还设有三个工作位置的按钮式联系装置,该装置可以自动将新路器本体依次锁定在“断开”位置、“试验” 位置、  “连接”位置。

当确认工作位置后,后果需要进入下一个工作位置,可以按下红色解锁按钮,然后摇动手柄将新路器送入下个工作位置。当处于“断开”位置时主回路与二次回路全部断开。当处于“试验”位置时主回路断开,并有可靠的绝缘隔离仅二次回路接通,可对断路器进行一些必要的动作测试。当处于“接通”位置时主回路和二次回路均可靠接通,断路器进入正常工作状态。
抽屉式断路器还具有机械联锁装置,所以断路器只有在“接通”和“试验”位置时才能闭合,而在其他位置时断路不能正常闭合。

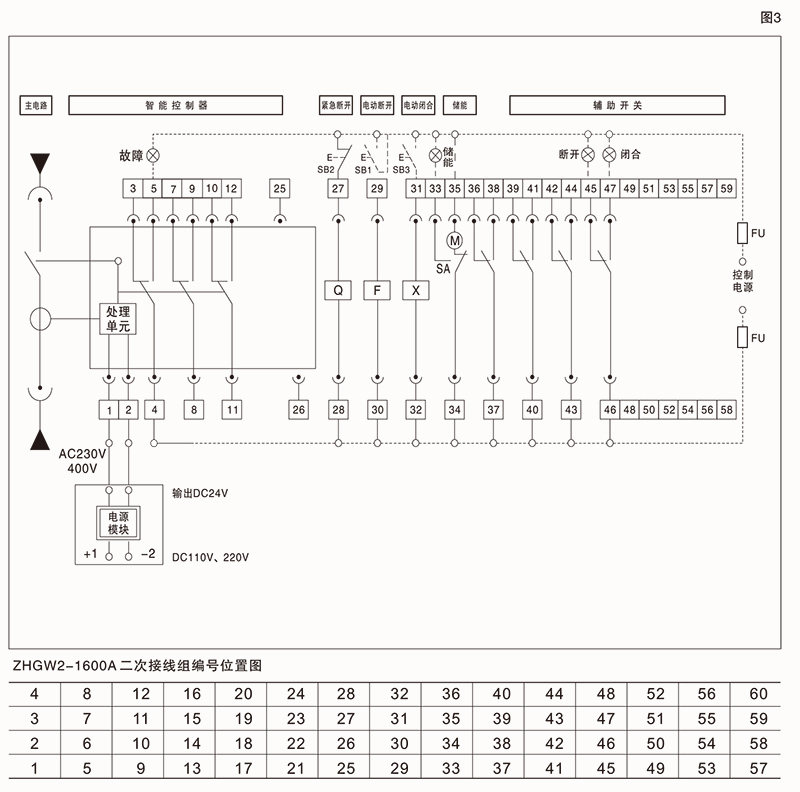

断路器的二次接线说明
断路器接线端子共60个,接线简单便于用户使用,
L、M智能脱扣器(无附加功能)型的二次接线图

智能扣器为L、M、H(有附加功能)型的二次接线编号说明:
1#、2#:智能控制器辅助电源输入端。
当辅助电源为直流时,需加外置电源模块。此时1#与2#必须从电源模块的输出端接入(DC24V),1#为正极,2#为负极(严禁再接入交流电源)。
负极(严禁再接入交流电源)。
3#、4#、5#:脱扣器故障跳嗣指示用信号触点.4#内公共端。25#、26#:外接中性板或地屯流互感器輸入端。DF:断路器輔助升美。
SB1:分南按鈕(用戸自番)。

SB2:合按鈕(用戸自各)。
SB3:欠屡按鈕(不需要肘可短接)。Q:欠屯圧(餓肘或延肘)脱扣器。F:分励脱扣器。X:絳能屯磁鉄。M:儲能鬼助机。
SA:鬼幼机行程升美。XT:接綫端子。
&:信号灯(用戸自各)。FU:熔断器。
35:可直接接屯源(自劫預儲能),也可串接常卉按鈕后接屯源(手励預儲能)。Q、F、X:額定屯圧不同座分別接不同屯源(虚銭部分由用戸自接)。

附件及功能


多台断路器间的机械联锁

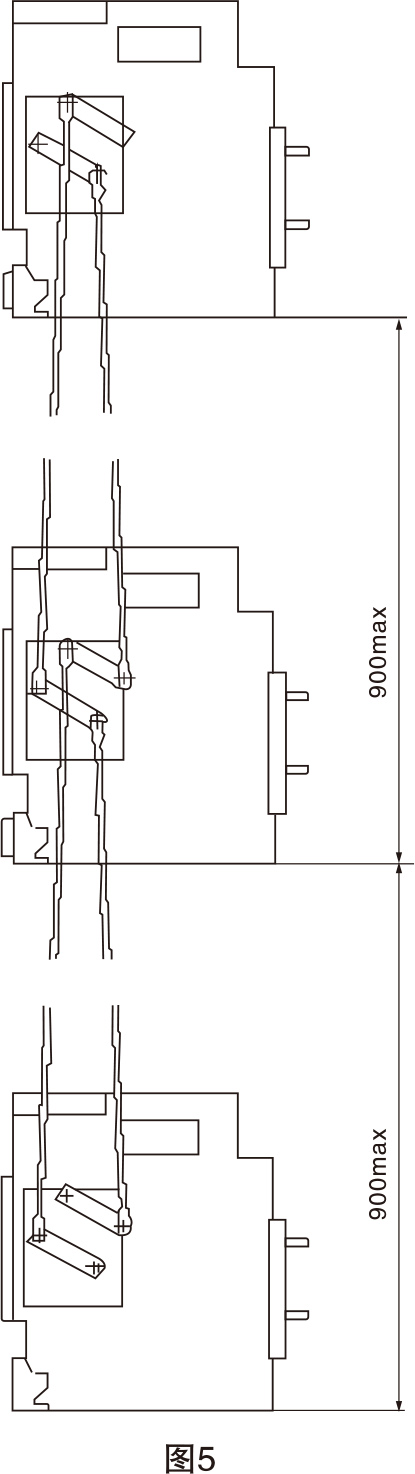

多台断路器间的重直机械联锁(图5)用于2台~3台新路器的重直机械联联锁。


联锁的断路器最大距离900mm。


适用于相同壳架等级的抽屉式断路器。


机械联锁装置安装只要用两只螺丝固定在各自的抽屉框右外侧。

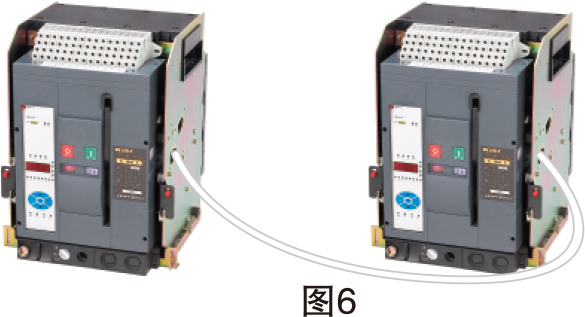

二台断路器间的水平机械联锁(图6)用于2台断路器的水平机械联锁。


联锁的断路器最大距离2000mm适用抽屉式断路器


机械联系锁装置安装可由用户自行用四螺钉固定在各自的框右外侧。注:只有用户定货时说明要机械联锁的才能按以上方法安装。如购非机械联锁式断路器,然后再要求加装的,须由制造厂派员加装。

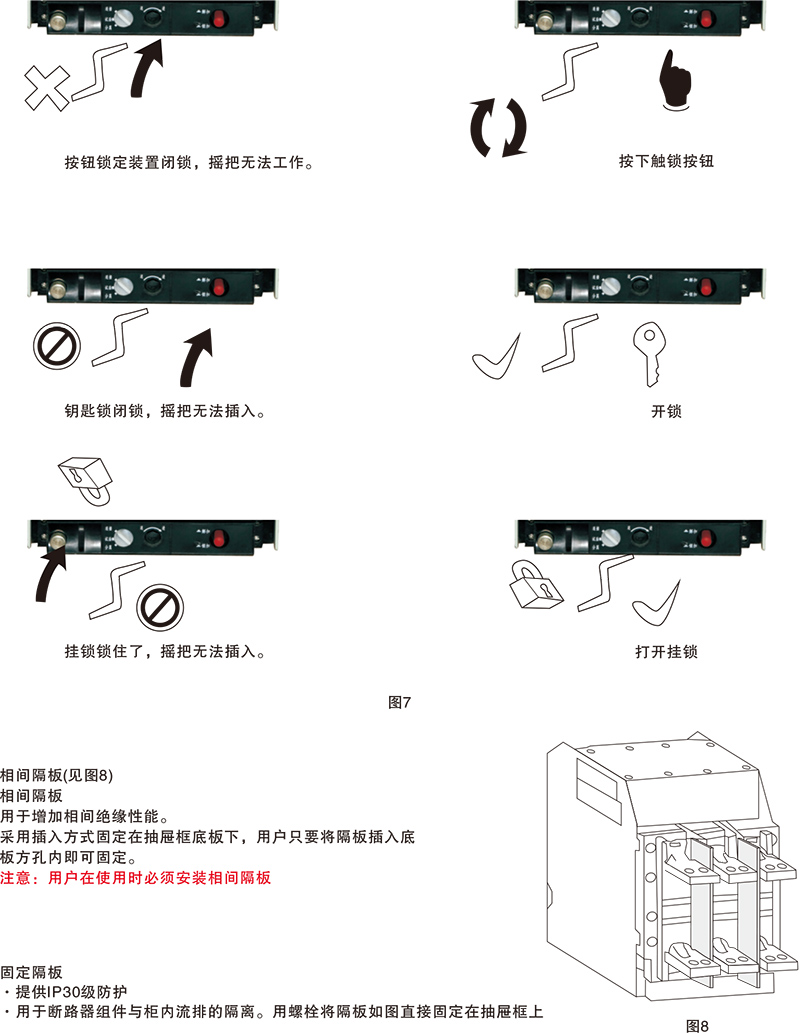

断路器的锁定方式


按钮闭锁装置和分闸锁


挂锁式按钮闭装置使用者打开锁,就无法操作断路器的“合闸”“断开”钥匙式闭锁装置用于锁定断路器断开按纽,保证断路器无法进行合闸操作。钥匙锁由制造厂直接固定在断路器而罩上。使用前操作者按住红色“O”钮,再将钥匙逆时针转90。拔出钥匙即可。反则解锁。

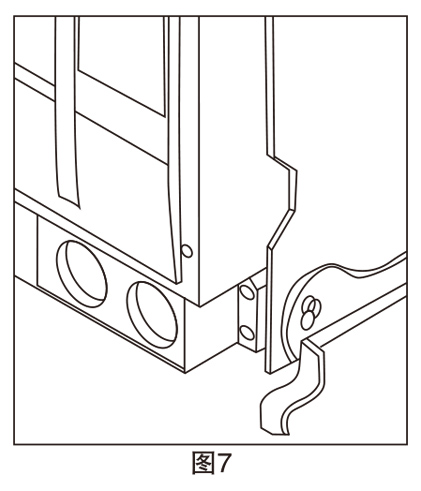

门挂钩(见图7)


用于断路器与配电柜门的联锁,避免断路器在' 运行”位置时柜门打开。


门框信衬垫


门框分抽屉式门框,固定式门框两种,门框固定在配电柜柜门上,美观实用起到很好的密封作用,防护等级达到IP405。

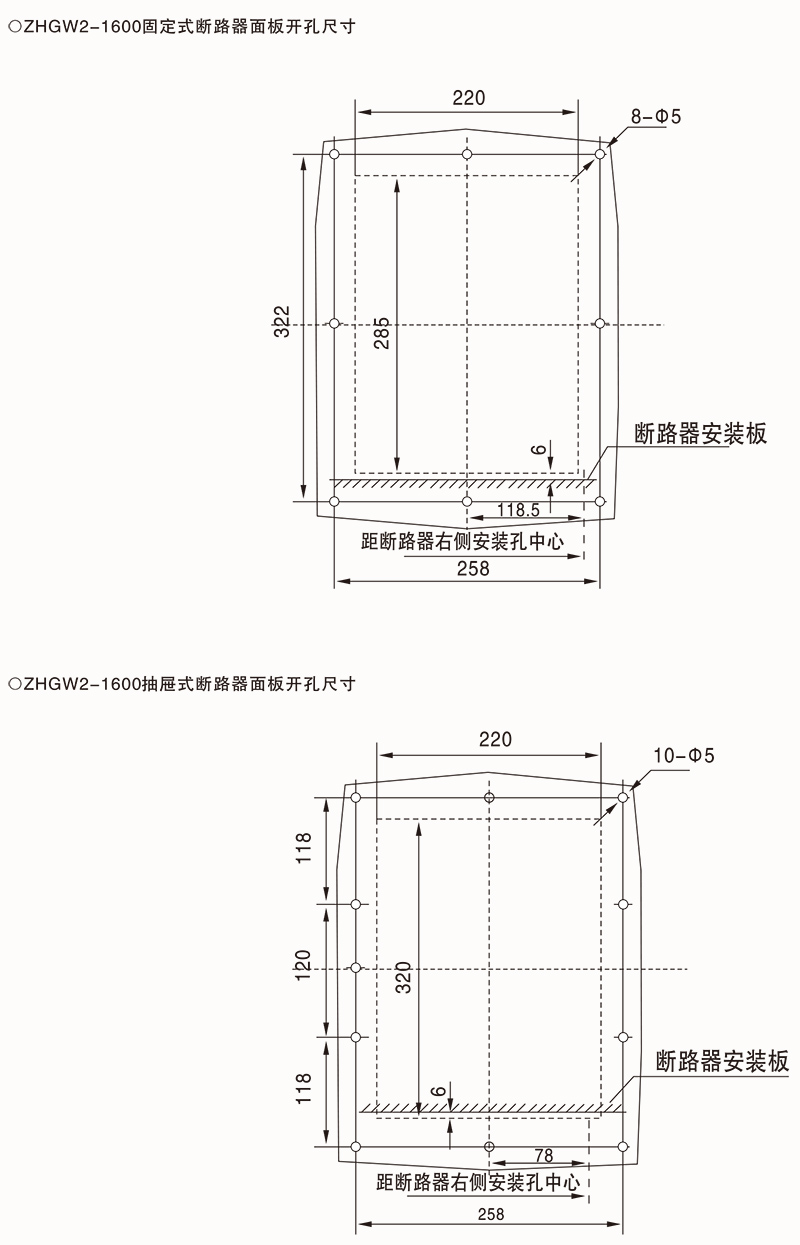

用户只要按图示尺寸(图14)在框门下钻孔然后用所提供的自攻螺钉将门框、橡胶门封毕固定在柜门上。


安装及安装尺寸安装前的检查


安装前先检查断路器的规格是否符合要求。


检查连接铜排尺寸,ZHGW2-1 600万能式断路器外连接铜排尺寸,根数参考表7

安装前先以500V兆欧表检查断路器绝缘电阻,在周围介质溫度20C士5C和相对湿度50%,70%时应不小于10MQ,否则应进行处理,待绝緣电阻达到要求值时方能使用。
断路器的安装
a.抽屉式断路器的安装
断路器应居于垂直位置,先将断路器摇至分离位置。拉出抽屉导轨,取下断路器的本体开关,用M6螺钉将抽屉座固定在开关柜的安装位置.上,再将断路器的本体开关放回抽屉导轨上,将断路器的本体开关推入抽屉座内摇至连接位置。然后才能连接外连母线。连接外连接母线时要求平整,保证良好的平面接触。b.固定式断路器的安装
用M6螺钉将断路器固定在开关柜的安装位置上。同时必须可靠接地。接地螺钉有↓符号标记。按要求正确安装好相间隔板以及其它附件。按二次接线图正确接线。
如使用的是外置式“N"极互感器或“W"外置地电流型互感器,当你完成25#、26#接线后,应将断路器本体下的25#、26#短接线拆除,。

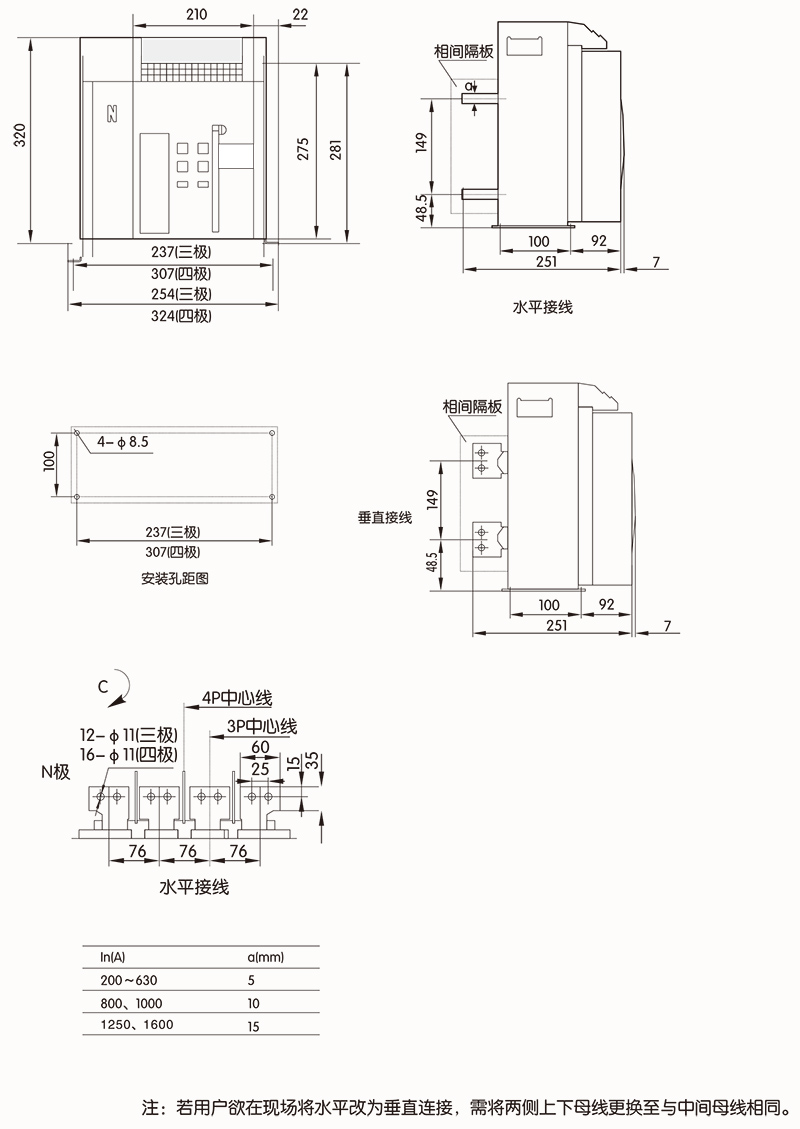

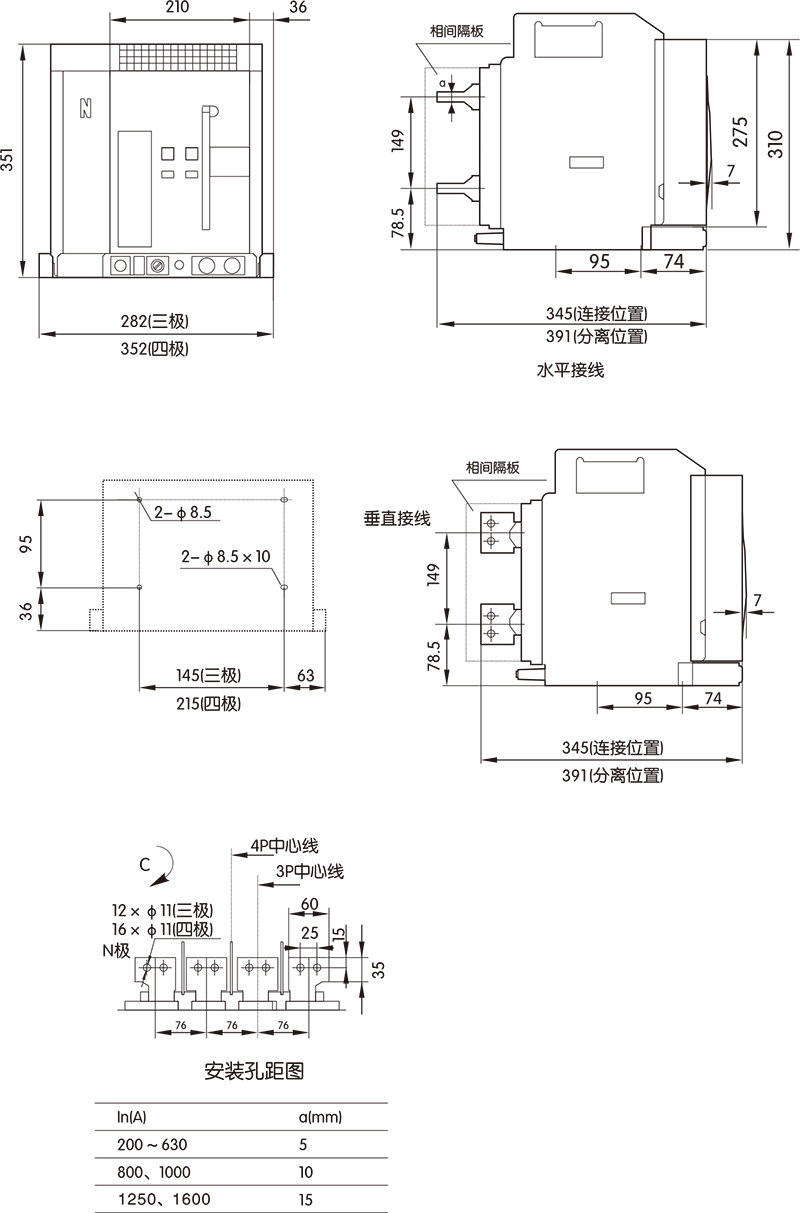

(注:外置互感器由本厂配套提供)外形及安装尺寸见图10~图12断路器的安全间距。见图13
安全间距(安装时应考虑断路器的安装间距参见表7)门框安装尺寸图。见图14门挂钩安装尺寸。见图15

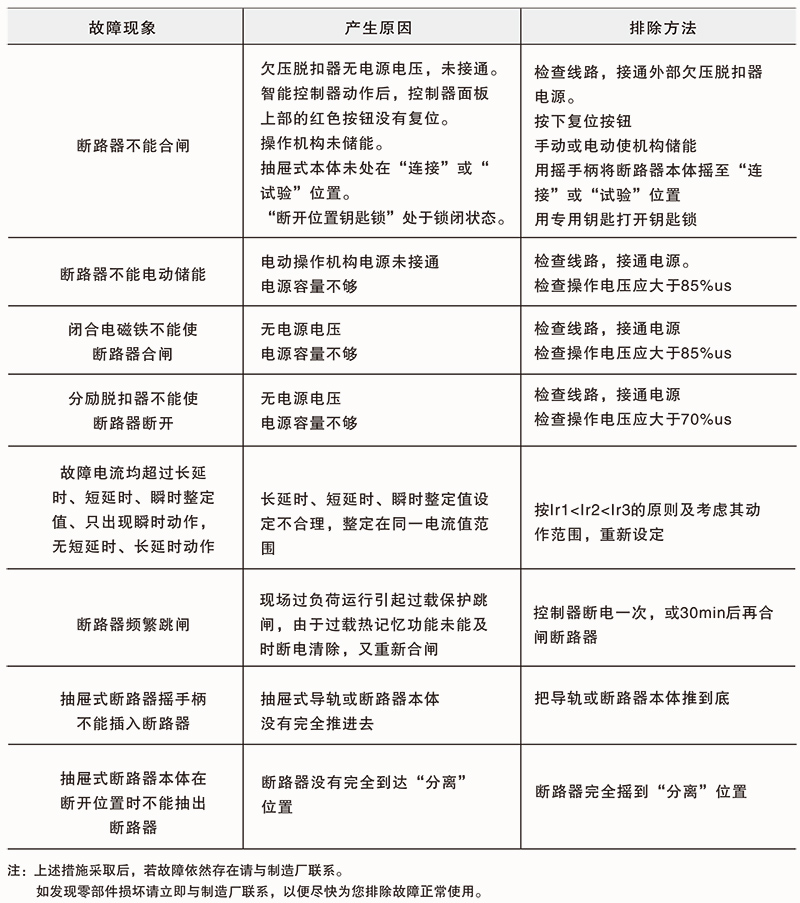

安装后的检测
断路器的安装完毕并按有关接线图接线后,在主电路通电前(抽屉式断路器即抽屉座上的指示在试验位置)应进行下列操作试验。a.检查新路器是否处于储能状态,否则应用手动操作先预储能。
b.检查欠电压、分励脱扣器及闭合电磁铁、电动操作电压是否与要求相符。(次电压脱扣器应吸合,断路器才能操作)c.检查智能型脱扣器的工作电源是否正确,

且Ir1、lr2、Ir3、1r4等脱扣电流整定值是否符合你的实际需要。

d.新路器闭合后,无论用欠电压脱扣器、分励脱扣器、面罩下的“O”按钮,均能使断路器断开。
